差壓流量計的安裝注意事項
發布時間：2019-08-07 16:09:52
差壓式流量計的安裝要求包括管道條件、管道連接情況，取壓口結構、節流裝置上下游直管段長度以及差壓信號管路的敷設情況等。
1、測量管。測量管是指節流件上下游直管段。用于計算節流裝置直徑比的管道內徑D值為上游取壓口的上游0.5D長度范圍內的內徑平均值。直管段管道內表面在紊流狀態下光滑管與粗糙管的流速分布是不一樣的。對于新安裝的管道應選用符合粗糙要求的管道，如果達不到要求需要采取措施，如加涂層或進行機加工。在儀表長期使用后，由于測量介質特性（腐蝕、粘結、結垢等）作用，內表面可能發生改變，應定期檢查進行清洗維護。

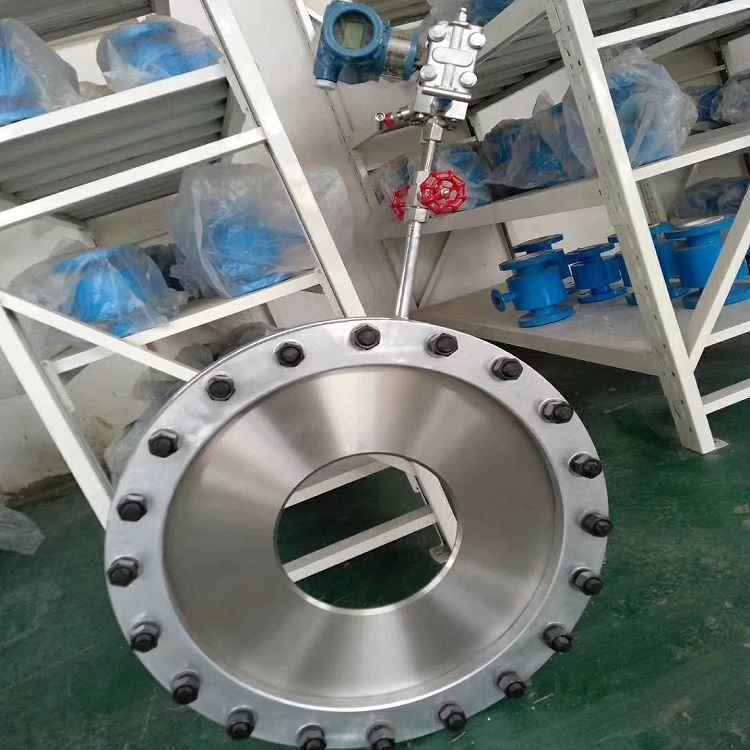

2、節流件。節流件安裝的垂直度、同軸度及與測量管之間的連接都有嚴格的規定。節流件應垂直于管道軸線。節流件應與管道或夾持環同軸。節流件前后測量管的安裝離節流件2D以外，節流件與第一個上游阻流件之間的測量管，可由一段或多段不同截面的管子組成。
3、差壓信號管路。差壓信號管路是指節流裝置與差壓變送器（或差壓計）的導壓管路。差壓流量計故障中導壓管引起的故障最多，如堵塞、腐蝕、泄漏、凍結、假信號等，因此差壓信號管路的安裝很重要。
