平衡流量計
發布時間：2019-11-20 10:21:00
產品詳情
概述

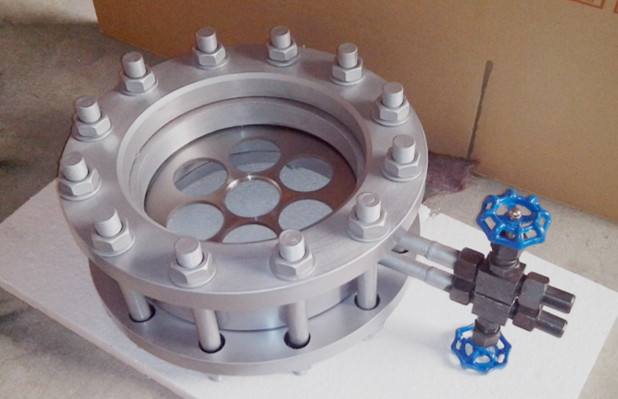

平衡流量計是一種新型節流流量儀表，工作原理與差壓式流量計一樣，它是一個多孔的圓盤節流整流器，安裝在管道截面上，流量與差壓的平方根成正比。平衡流量計具有結構簡單、可靠，加工簡單易行，使用中對前后直管段要求不高，有保持較高精度的優點。平衡流量計是對稱多孔的結構特點，當流體穿過函數孔時，流體被平衡整流，形成近似理想流體，降低了振動和信號噪聲。
平衡流量計沒有活動的部件，安裝和使用非常簡單方便，可省去大量直管段，大大減少流體運行的能量消耗。 用于測量密閉管道中單相流體(液體、氣體或蒸汽)的流量計量。平衡流量計繼承了傳統節流裝置的全部優點，回避了量程比小，直管段要求高這些大部分缺點，大大的提高了測量性能。
產品特點
（1）測量精度提高5~10倍，1:10量程時，精度可達+-1.0%。
（2）流動噪聲降低到1/15、永久壓力損失約為1/3，壓力損失小。
（3）由于流場穩定，直管段要求低，一般為前3D，后1D。
（4）可以直接替換孔板，適合全廠能源計量改造中將孔板流量計改為平衡流量計。
技術參數
管徑范圍：DN15~DN300
精度：±1%；
直管段要求：1D~3D；
永久壓損：孔板的1/3~1/4；
量程比：10：1，合適的工況數據可以做到更寬；
重復性：0.1%；
Re范圍：200~107；
β范圍：0.25~0.9；
溫度范圍：金屬管道能承受的溫度，最高可達850℃；
壓力范圍：金屬管道能承受的壓力，最高可達42MPa；
耐臟污：特殊的設計和計算；
可以測量雙向流。
